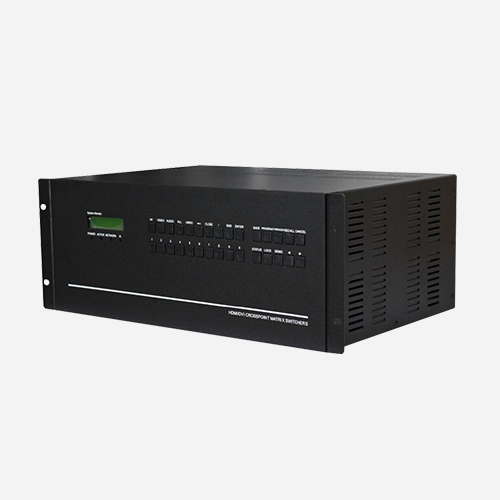

爱迪混合矩阵:型号:AD2048MD 系列高清混合矩阵切换器,最大支持40个输入40个输出,覆盖目前主要音视频信号类型,同时兼容模拟信号、数字高清信号输入,并支持多种信号格式,(光纤,双绞线网口,HDMI、DVI、VGA、CVBS、、YPbPr、SDI)信号本地直连输入,以及(光纤,双绞线网口,HDMI、DVI、VGA、CVBS、、YPbPr、SDI)直连输出。除此之外,还具备HDMI输出音频分离技术,还提供双绞线(HDBaseT)输入输出板卡,配合双绞线传输器可通过双绞线延长输入与输出的信号传输距离到60M。领先的全数字信号处理技术可保证信号无失真处理,将最优质的画面送至显示终端。可广泛应用于电视教学、智能交通管理中心、广播电视工程、多媒体会议厅、大屏幕显示工程、指挥控制监控中心等场所。




产品详情

功能特点:

 插卡式结构:输入信号支持:AV、VGA、 YPbPr、 DVI、 HDMI、SDI、 光 纤、 网口;输出信号支持:AV、HDMI、DVI、YPbPr、VGA、光纤、网口、SDI,卡片式结构,极其容易扩展或更换;

 采用FPGA可编程逻辑阵列电路,性能更稳定;

 HDCP兼容,支持蓝光DVD信号重现和切换、分配;

 音频环出功能:输出HDMI信号支持音频分离输出(立体声)功能,能方便与扩声系统连接;

 音频接入功能:可选配VGA 、DVI信号输入板带有音频输入接口,配合输出板音频分离输出功能,能实现音视频同步切换而无需另外配置音频切换设备;

 支持输入EDID读取,自定义功能;

 具有掉电记忆功能和现场记忆功能:带有断电现场保护功能;

 支持8张所有格式输入输出板卡;最大支持扩展36路信号输入,36路信号输出;支持嵌入式多通道数字音频信号的交叉切换;

 输入输出卡:每块板卡为2/4路,可按需求配置不同格式的输入板卡;

 支持全高清:与包括 1080p/60 的所有 HDTV分辨率和高达 1920*1200 的 PC 的分辨率兼容;

 支持协议:支持 3D、HDMI 1.4(部分)、HDCP、与及 DVI 1.0 协议。支持高色深,以及高达 3.25Gbps 速率;

 可扩展全无缝输出:所有输出通道都支持画面无缝切换,不黑屏;

 高可靠性检测:板卡和母箱均经过AOI光学检测,确保清除所有可能之隐患(可提供设备采购单验证);板卡和母箱均经过72小时老化测试(可提供老化测试记录);板卡和母箱均经过安规检测和电磁兼容检测。

 本产品带有断电现现场切换记忆保护、视频同步或分离切换等功能,具备RS232通讯通讯接口,可以方便与电脑、遥控系统或各种远端控制设备配合使用;

 支持接入1块控制板卡,具有1路RS-232,1路RS-485,1路TCP/IP端口(PC软件)

技术参数:

参数名称

高清混合矩阵切换处理器

输入

HDMI信号

接口

HDMI母接口

信号强度

T.M.D.S+/- 0.4Vpp

最小\最大电平

T.M.D.S2.9V/3.3V

输入EDID

使用系统默认EDID功能

阻抗

75Ω

DVI信号

接口

DVI-D母接口

信号强度

T.M.D.S+/- 0.4Vpp

最小\最大电平

T.M.D.S.2.9V/3.3V

阻抗

50Ω

输入EDID

使用系统默认EDID功能

最大直接偏置误差

15mV

VGA信号

连接类型

VGA 15HDF 接口输入

最小输入电平

0.5Vp-p

最大输入电平

2.0Vp-p

I\O阻抗

75Ω

VIDEO信号

连接类型

RCA接口(莲花)

最小输入电平

0.5Vp-p

最大输入电平

2.0Vp-p

I\O阻抗

75Ω

回波损耗

-30dB@5MHz

SDI信号

最小/最大电平

0.5V to 1.0 Vp-p

最大传输范围

3G:140m.HD:200m.SD:400m

数据频率

19Mbps 到2.97 Gbps

冲过

<10%

移动

<540ps±10%

视频格式

270Mbps SDI\1.485 Gbps HD-SDI和2.97Gbps 3G-SDI

色差分量信号

连接类型

RCA接口(莲花)

视频

最小输入电平

0.5Vp-p

最大输入电平

2.0Vp-p

回波损耗

-30dB@5MHz

I/O阻抗

75Ω

音频

阻  抗

> 50Ω

最大电平

+19.5dBu

网口信号

连接类型

RJ45接口

接口带宽

6.75Gbps

信号类型

HDMI 1.3a / T.M.D.S. 全数字信号

信号强度

T.M.D.S. +/- 0.4Vpp

最小/最大电平

T.M.D.S. 2.9V/3.3V

阻抗

差分100 Ω

光纤信号

接口类型

LC female

数据输入\输出信号

TMDS Level (complying with HDMI1.3b)

传输速率 (图相数据)

Max. 1.65Gbps

接收端输出抖动

Max. 309 ps

光功率预算

Min 10.5dB

输出

HDMI信号

接口

HDMI母接口,立体声Ф3.5mm接口输出

最小\最大电平

T.M.D.S.2.9V/3.3V

阻抗

50Ω

DVI信号

接口

DVI-I母接口

最小\最大电平

T.M.D.S.2.9V/3.3V

阻抗

50Ω

VGA信号

连接类型

VGA 15HDF 接口输出,立体声Ф3.5mm接口输出

最小输入电平

0.7Vp-p

最大输入电平

2.0Vp-p

I/O阻抗

75Ω

回波损耗

-30dB@5MHz

色差分量信号

连接类型

RCA接口(莲花)

视频

最小输入电平

0.5Vp-p

最大输入电平

2.0Vp-p

回波损耗

-30dB@5MHz

I/O阻抗

75Ω

音频

阻  抗

> 50Ω

最大电平

+19.5dBu

SDI信号

数据频率

19Mbps 到2.97 Gbps

幅度

0.8Vp-p±10%

上升/下降时间

400-700ps

冲过

<10%

最小/最大电平

0.5V to 1.0 Vp-p

最大传输范围

3G:140m.HD:200m.SD:400m

网口信号

信号强度

T.M.D.S. +/- 0.4Vpp

最小/最大电平

T.M.D.S. 2.9V/3.3V

阻抗

差分100 Ω

光纤信号

接口类型

LC female

数据输入\输出信号

TMDS Level (complying with HDMI1.3b)

传输速率 (图相数据)

Max. 1.65Gbps

接收端输出抖动

Max. 309 ps

光功率预算

Min 10.5dB

规格

电源

100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

温度

储存、使用温度 : -20° ~ +70° C

湿度

储存、使用温度:10%~90%

额定功率(W)

190

峰值功率(w)

550

机箱尺寸

480(W)×180(H)×330 (D)
