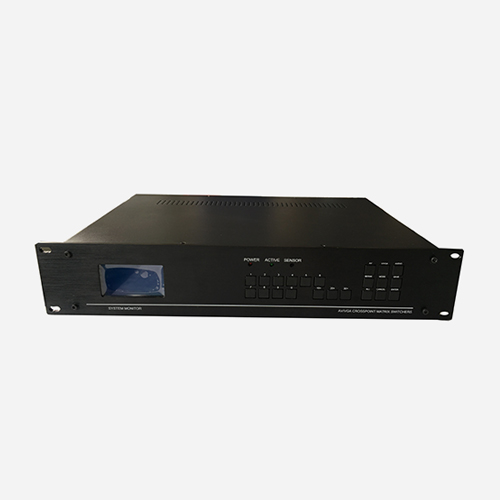

VGA矩阵

产品规格:AD-VGA系列

产品类别:AD爱迪品牌产品

产品简介:专门为计算机视频信号的显示切换而设计的高性能宽带矩阵切换设备,适于中短距离传输。可将多路输入信号任意选择一路或多路分别输出给一路或多路显示设备。最大为64-64路。


产品详情

产品特性:

 专业矩阵芯片500MHz(-3dB)满载带宽;

 切换状态点阵液晶显示,可以从显示屏上直接看到当前的切换状态;

 VGA和音频信号可同步切换,也可分开单独进行切换;

 面板、红外遥控、RS-232、RS-485(选配)、NET网络控制(选配)能与第三方控制设备实现远程控制和智能控制;

 设备地址为1-255,可同时255台使用同一COM口级连控制;

 面板按键采用欧母龙按钮,按键寿命可达100万次以上;

 全功能红外遥控器红外遥控更加灵活方便(选配);

 30组宏操作和预置调用、储存功能,可以进行多个输出或全部输出的同时切换;Ø  Matrix控制软件,可控制矩阵切换、自动循环、定时切换等;

 更快的通道切换速度,切换延时≤100ns;Ø  可机架安装的标准19英寸机箱;

 全铝机箱,保证更好的抗干扰及电磁屏蔽兼容性;












PC通道









输入、输出接口:

15HDF插座(VGA)



     带宽:



500MHz(-3dB)

0-10MHz(+0.2dB到-0.1dB)

0-120MHz(+6.5dB到-1.0dB)

输入电平:

0.5Vp-p最小,2.0Vp-p最大

输入I/O阻抗:

75Ω

交叉串扰:

-68.5dB@5MHz

回波损耗:

-85dB@10MHz

信噪比(S/N):

72.8dB

切换速度:

小于100ns





行场同步通道:





输入电平:

1Vp-p-5Vp-p

输入阻抗:

10KΩ

输出电平:

兼容TTL

输出阻抗:

75Ω

同步极性:

跟随输入







音频通道(可选):







输入、输出接口:

3.81mm端子插座

带宽:

1MHz

增益:

非平衡音频0dB(可按需更改),平衡音频6dB

信噪比(S/N):

73.5dB空载(1Vpp)

通道隔离:

>76dB @1KHz

输入阻抗:

高阻>47KΩ

输出阻抗:

47Ω





控制方式:



面板控制

RS232、RS485(选配)、RS422(选配)控制

红外遥控器(选配)控制

Matrix软件控制





产品规格:



电源:交流85V-265V,50Hz/60Hz

功率:20-50W

重量:4.5 (kg)

平均故障间隔时间:50000小时
